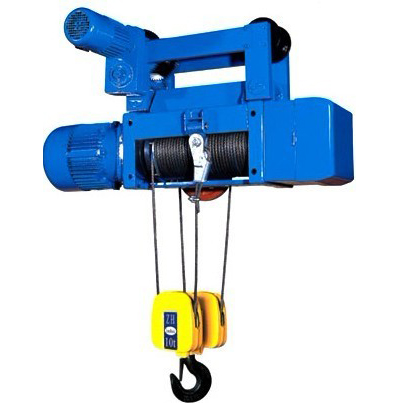

hc鋼絲型電動葫蘆是一種新型的大噸位葫蘆，重要噸位在16T以及16T以上，它重要為LH型電動葫蘆雙梁起重機配套或獨自固定運用。而HC16型產品的基準機構工作級別為M4,當其滑輪組倍率為2/1、減速器為“0#”速比時,相應的額外起重量為16噸。依據JB2389一78《起重運輸機械產品型號編制方式》規則,將此產品型號定為“HC16型”。

　　hc鋼絲型電動葫蘆總體構造型式為減速器→卷筒安裝→電動機，成同軸線安排。這種安排具備分組性好、形狀勻稱、安裝方便、制作輕易等特征。為了改良這種安排型式存在的電機軸與減速器輸人軸聯接上的軟弱環節,將減速器及電機從卷筒安裝兩端恰當伸向卷筒內腔,縮短兩軸間的聯接長度。并采取楔塊式彈性聯軸器聯接。

　　這種聯軸器構造簡樸,徑向自在度大,對彌補被聯接兩軸間的同軸度誤差的才能強。橡膠彈性塊在傳遞扭矩歷程中,只受純擠壓作用。通過靜態特征實驗證實,中小載荷時彈性好,超載時過載才能強,并在整機802小時壽命實驗后,拆開檢查各件完整無損。HC16型電動葫蘆表面除電機機座外呈方形,卷筒外殼的剛性好,且與LH型“葫雙”主梁和諧一致,也便于碼垛堆放和運輸。減速器箱體、箱蓋、、卷筒外殼均采取鋼板沖壓一焊接而成,工藝歷程簡樸、制作周期短、便于采取精細機床加工,保障質量。方形外殼使安裝平衡滑輪的橫梁和固定繩橫梁的安排更為緊湊。葫蘆采取的杠桿式載荷限制器與固定繩橫梁設計為一體

　　hc鋼絲型電動葫蘆還采取了哈夫式帶有彈簧壓繩安裝的導繩器,減速器中的齒輪與軸的聯接采取了無鍵過盈聯接,電機具備過熱保護并采取F級絕緣等新技巧新工藝,從而保障了電動葫蘆的運用性能和具備足夠的平安牢靠性
