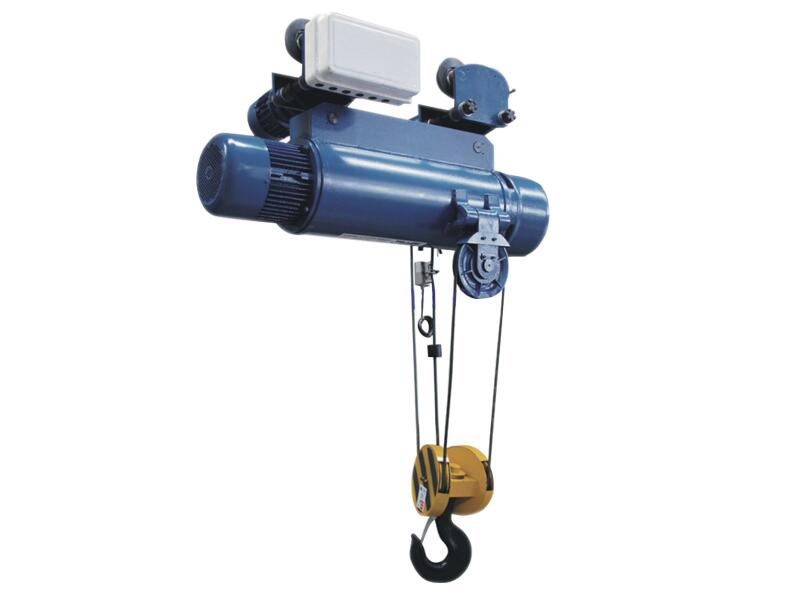

hc型16噸電動葫蘆是一種新型的大噸位葫蘆，主要噸位在16T以及16T以上，它主要為LH型電動葫蘆雙梁起重機配套或單獨固定使用。工作級別為M4,當其滑輪組倍率為2/1、減速器為“0#”速比時,相應的額定起重量為16噸。根據JB2389一78《起重運輸機械產品型號編制方法》規(guī)定,將此產品型號定為“HC型”。

　　hc型16噸電動葫蘆總體結構型式為減速器→卷筒裝置→電動機，成同軸線布置。這種布置具有分組性好、外形勻稱、安裝方便、制造容易等特點。為了改善這種布置型式存在的電機軸與減速器輸人軸聯接上的薄弱環(huán)節(jié),將減速器及電機從卷筒裝置兩端適當伸向卷筒內腔,縮短兩軸間的聯接長度。并采用楔塊式彈性聯軸器聯接。
